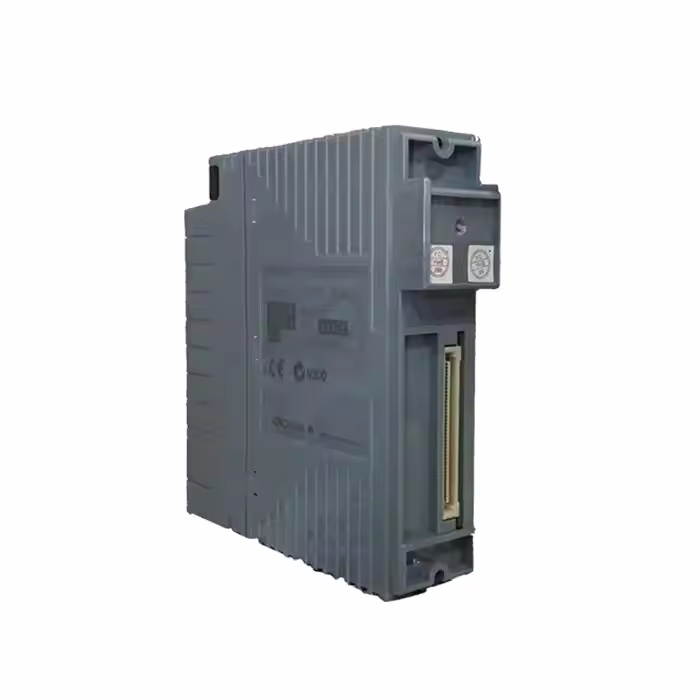

Yokogawa AAI543-H00

Rayon Automation Company ha preparado especialmente una tarjeta de conversión de señales para ingenieros de control de procesos que trabajan en el extranjero. Este es un módulo muy "básico" en sistemas DCS grandes: el módulo de salida analógica Yokogawa AAI543-H00. Como todo el mundo sabe en las industrias petroquímica, química o energética, cuando se realiza el mantenimiento de proyectos, hay muchísimas válvulas reguladoras y convertidores de frecuencia en el sitio. Para que funcionen obedientemente, todo depende de las señales de comando enviadas por este módulo de salida. Como proveedor profesional de repuestos, nuestra empresa le recomienda este "veterano" del sistema Yokogawa Centum VP, para permitir que su sistema de control controle de manera precisa y estable el equipo en el sitio, eliminando por completo las fluctuaciones del proceso causadas por la deriva de la señal o la salida inestable, y garantizando que el proceso de producción sea estable y confiable.

Características

Cuando tienes en la mano este módulo Yokogawa AAI543-H00, la primera impresión es "exquisita" y "con un estilo industrial". Continúa el estilo clásico de diseño de tarjetas enchufables de Yokogawa Electric. La carcasa está hecha de un tipo de plástico de ingeniería resistente a altas temperaturas y el color es un color oscuro muy estable o un tono distintivo (según la versión específica). Sólo mirarlo te hace sentir confiable. La característica más destacada son las luces indicadoras de estado en la parte delantera. Esas filas de luces LED pueden indicarte claramente qué canales están funcionando, cuáles han fallado, si se trata de un cortocircuito o un desbordamiento, y puedes entenderlo de un vistazo. Adopta una estructura de pines única, con terminales de conexión en la parte posterior y la parte lógica en la parte frontal. Este diseño le permite funcionar de forma ordenada incluso en un gabinete lleno de gente.

Parámetros

Modelo de producto	Yokogawa AAI543-H00
Serie de productos	Centum VP / CS 3000 (una E/S)
Número de canales	16 canales
Tipo de salida	Salida de corriente analógica (4-20 mA)
Protocolo de comunicación	Soporta protocolo de comunicación HART
Método de aislamiento	Aislamiento de canal a canal
Precisión de salida	+/- 0,1% (típico)
Resistencia de carga	0 - 600 Ω
Tiempo de conversión	Aprox. 50 ms (todos los canales)

El rendimiento de este Yokogawa AAI543-H00 es verdaderamente "extremadamente preciso". Es responsable de emitir señales de corriente estándar de 4-20 mA para controlar los actuadores en el sitio. Su precisión de salida es extremadamente alta y la linealidad es excelente. Si le das un comando de apertura del 50% en tu sistema, la corriente que emitirá estará exactamente en el medio, sin ninguna desviación. De este modo, la apertura de la válvula en el lugar se puede controlar con mucha precisión. Su capacidad de carga también es muy fuerte. Incluso si el cableado en el sitio es un poco más largo o la resistencia de carga es mayor, aún puede emitir la corriente de manera estable sin causar una reducción de la señal debido a los cambios de carga. Su velocidad de respuesta es muy rápida y puede seguir el ritmo de ajuste del sistema de control. Para aquellos bucles de control con ajustes frecuentes, puede garantizar el tiempo real y la suavidad del ajuste.
