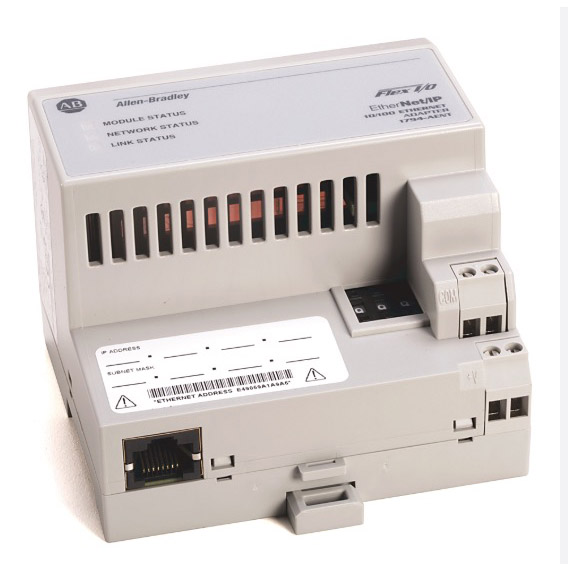

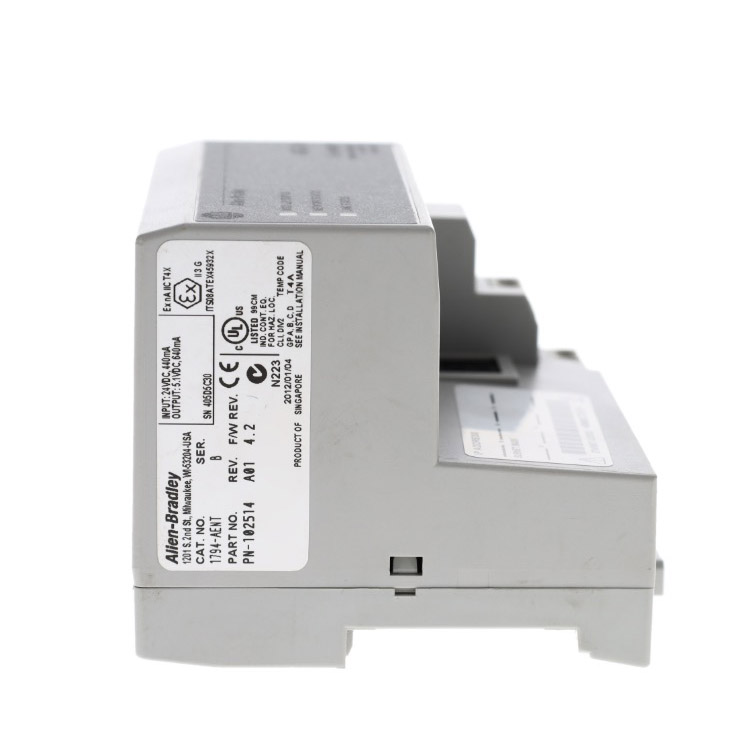

Allen Bradley 1794-AENT
Rayon Automation, como proveedor de Allen Bradley 1794-AENT, es el módulo adaptador de comunicación principal de la serie Flex I/O. Actuando como puerta de enlace entre la red EtherNet/IP y el módulo Flex I/O, convierte las instrucciones de Ethernet industrial en datos subyacentes y controla varios módulos de E/S en el extremo posterior. No dude en consultar para obtener más información.
Enviar Consulta
Descripción del Producto
El Allen Bradley 1794-AENT proporcionado por Rayon Automation ha pasado el estándar de certificación CE. Como primer módulo del bastidor Flex I/O, es responsable de asignar direcciones para hasta 8 módulos de E/S en el lado derecho, programar la comunicación de datos e informar el estado del módulo al controlador. Ofrecemos excelentes servicios de preventa y postventa. No dudes en realizar tu compra.
Arquitectura de hardware central y mecanismo de comunicación de red de alta velocidad.
Interfaz Ethernet industrial adaptable
El Allen Bradley 1794-AENT está equipado con una interfaz física RJ45 estándar que admite velocidades de comunicación adaptables de 10/100 Mbps. Combinado con el modo Full-Duplex, puede aumentar significativamente el rendimiento de datos del backplane, eliminar colisiones de red y lograr una respuesta de actualización de E/S de nivel de microsegundos.
Soporte de paso de mensajes explícitos e implícitos.
Soporte nativo para el protocolo EtherNet/IP. A través de la mensajería implícita, se manejan datos de sondeo de control deterministas en tiempo real mientras se reciben mensajes explícitos no periódicos (mensajería explícita) enviados por la CPU maestra, que es adecuado para la configuración de parámetros en línea y el diagnóstico dinámico.
Estructura física compacta a presión
Integra un chip de administración de energía de backplane eficiente, que se puede instalar en rieles estándar, como bases de terminales 1794-TB3 o 1794-TB3S. Proporciona una fuente de alimentación lógica estable para todo el conjunto de tarjetas FLEX I/O montadas en el lado derecho.
El Allen Bradley 1794-AENT está equipado con una interfaz física RJ45 estándar que admite velocidades de comunicación adaptables de 10/100 Mbps. Combinado con el modo Full-Duplex, puede aumentar significativamente el rendimiento de datos del backplane, eliminar colisiones de red y lograr una respuesta de actualización de E/S de nivel de microsegundos.
Soporte de paso de mensajes explícitos e implícitos.
Soporte nativo para el protocolo EtherNet/IP. A través de la mensajería implícita, se manejan datos de sondeo de control deterministas en tiempo real mientras se reciben mensajes explícitos no periódicos (mensajería explícita) enviados por la CPU maestra, que es adecuado para la configuración de parámetros en línea y el diagnóstico dinámico.
Estructura física compacta a presión
Integra un chip de administración de energía de backplane eficiente, que se puede instalar en rieles estándar, como bases de terminales 1794-TB3 o 1794-TB3S. Proporciona una fuente de alimentación lógica estable para todo el conjunto de tarjetas FLEX I/O montadas en el lado derecho.
Parámetros
| Parámetro | Especificación |
| Número de modelo | Allen Bradley 1794-AENT |
| Tipo de módulo | Adaptador de comunicación EtherNet/IP |
| Sistemas compatibles | Controladores Logix5000 (ControlLogix, CompactLogix, etc.) |
| Máximos módulos de E/S admitidos | Hasta 8 módulos Flex I/O |
| Protocolo de comunicación | EtherNet/IP (CIP - Protocolo industrial común) |
| Velocidad de Ethernet | 10/100 Mbps adaptable |
| Interfaz física | RJ45 (8 pines) (AENTR tiene 2 interfaces RJ45) |
| Topologías soportadas | Estrella, Árbol, Lineal (requiere interruptor/ETAP); AENTR admite anillo a nivel de dispositivo (DLR) |
| Conexiones CIP máximas | Hasta 64 |
| RPI (intervalo de paquetes de solicitud) | Más rápido 1 ms |
| Consumo de corriente del backplane (5 V CC) | 350 mA |
| Consumo de corriente del backplane (24 V CC) | 10 mA |
| Capacidad de salida de la fuente de alimentación del backplane | Máximo 1,5 A (5 V CC) |
| Consumo máximo de energía | Aproximadamente 4,5 W |
| Corriente de sobretensión (máxima) | 5A (dura 10 ms) |
| Dimensiones (Alto x Ancho x Fondo) | 94 mm x 94 mm x 69,5 mm (3,7 pulg. x 3,7 pulg. x 2,7 pulg.) |
| Peso | Aproximadamente 0,21 kg (0,47 lb) (sin incluir la base) |
| Luces indicadoras de estado | 2: Estado de la red (NS) y estado del módulo (MS) |
Arquitectura típica
1. El Allen Bradley 1794-AENT es adecuado para su instalación en gabinetes de control remoto ubicados lejos de la sala de control principal pero cerca del equipo de campo, como salas de bombas, subestaciones de líneas transportadoras, etc.
2. Puede comunicarse simultáneamente con múltiples controladores Logix, como Consumo/Producción, lo que permite compartir datos.
3. La AENT está equipada con un servidor Web. Los ingenieros no necesitan software dedicado. Al ingresar la dirección IP del módulo a través del navegador, pueden ver el estado del módulo, las estadísticas de la red, la configuración de IP y la información de diagnóstico de la conexión.
2. Puede comunicarse simultáneamente con múltiples controladores Logix, como Consumo/Producción, lo que permite compartir datos.
3. La AENT está equipada con un servidor Web. Los ingenieros no necesitan software dedicado. Al ingresar la dirección IP del módulo a través del navegador, pueden ver el estado del módulo, las estadísticas de la red, la configuración de IP y la información de diagnóstico de la conexión.
