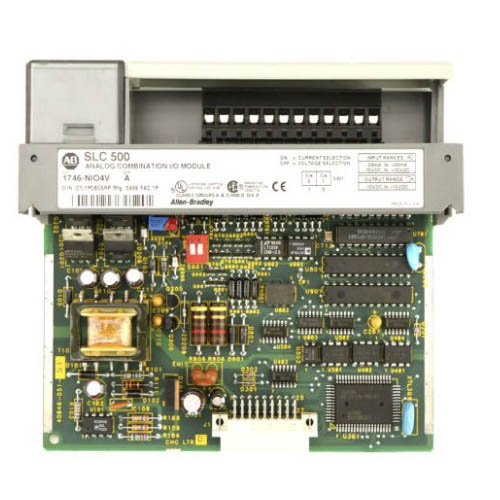

Allen Bradley 1746-NIO4V

Rayon Automation Technology Co., Ltd. Compre el Allen Bradley 1746-NIO4V a bajo precio con alta calidad, junto con el módulo de E/S modular clásico de la serie SLC 500. Esta combinación ofrece las ventajas de programación sin palabras de configuración y entrada/salida integrada, lo que la hace muy adecuada para la renovación o integración de pequeños dispositivos que solo requieren el procesamiento de dos señales de voltaje.

Enviar Consulta

Clasificación: 5.0

(Recuento de calificaciones: 1)

Descripción del Producto

Rayon Automation Technology Co., Ltd. Como proveedor, el producto Allen Bradley 1746-NIO4V ofrece una capacidad de carga relativamente débil y carece de aislamiento eléctrico entre canales. Durante el cableado, es fundamental evitar el uso conjunto de líneas de señal y de alto voltaje. Si está buscando algo, contáctenos lo antes posible.

Parámetros

Especificación	Detalles
Modelo	Allen Bradley 1746-NIO4V
Resolución	12 bits (contando de 0 a 4095)
Precisión (a 25°C)	±0,5 % de la escala completa (máximo ±1 % entre 0 y 60 °C)
Impedancia de entrada	> 1 MΩ
Tiempo de respuesta del paso	Aproximadamente 60 ms (incluido el tiempo de filtrado)
Voltaje máximo de sobrecarga	±15 V CC (sin daños)
Consumo de corriente del backplane	50 mA a 5 VCC
Temperatura de funcionamiento	0°C ~ 60°C (32°F ~ 140°F)
Temperatura de almacenamiento	-40°C ~ 85°C
Humedad relativa	5% ~ 95% (sin condensación)
Ondulación de salida	< 10 mV pico a pico

Escenarios de aplicación:

1. Lea dos señales de retroalimentación de apertura de válvula de 0-10 V (entrada) y emita dos señales de 0-10 V/±10 V para controlar el actuador de la válvula (salida).
2. Allen Bradley 1746-NIO4V envía señales de 0-10 V al convertidor de frecuencia para ajustar la velocidad del motor. La lectura de la realimentación de la velocidad del motor o del voltaje de carga se realiza a través de la entrada de voltaje.
3. Combinado con transmisores de presión de salida de 0-5 V/0-10 V o transmisores de temperatura, realiza regulación de circuito cerrado PID.
4. Se utiliza para generar señales de excitación de voltaje ajustable (salida) y recopilar la respuesta de voltaje del sensor (entrada) en equipos de laboratorio.

Ventajas y características

El Allen Bradley 1746-NIO4V adopta un diseño combinado altamente integrado, que utiliza una sola ranura y proporciona canales de voltaje puro con 2 entradas y 2 salidas. Admite acceso directo a datos de la placa. Los datos se pueden asignar a la tabla de imágenes de E/S sin necesidad de instrucciones complejas de transferencia en bloque. La combinación de alta resolución y precisión de 12 o 13 bits con aislamiento fotoeléctrico de grado industrial y tecnología de filtrado antiinterferencias permite ahorrar espacio y costos de manera eficiente para gabinetes de control compactos en el servicio posventa.

Reemplazo del modelo:
Para el requisito de un reemplazo directo sin modificar el programa y el rack, 1746-NIO4V es una asignación directa de datos de placa, que elimina el engorroso uso de instrucciones de transferencia en bloque (BTW/BTR). Si simplemente desea una pieza de repuesto directa más económica y fácilmente disponible, puede considerar el módulo compatible de ProSoft Technology. Si aprovecha esta oportunidad para actualizar todo el sistema antiguo, puede cambiar a la serie Siemens S7-1200, combinada con módulos analógicos SM1231 AI (4 canales de entrada) y SM1232 AO (2 canales de salida) extremadamente estables y bien estructurados. Es importante señalar que para una resolución de 12 bits (0 - 4095), si el sustituto utiliza una resolución de 16 bits (0 - 32767 o 0 - 65535), el programa SCP debe modificarse sincrónicamente.
